A.簡介
FL200型紫外－紅外復合探測器（以下簡稱復合探測器），結合了**新的紫外和紅外檢測技術，通過微處理器的分析、判斷、處理采集的光譜信息，只有紅外信號和紫外信號同時有效并滿足火災條件時，才輸出報警信號。這兩者的組合使得火焰探測器具有很強的抗誤報警能力，能提供快速、****和****的火焰探測，實現早期****發現火情，能有效的****限度降低著火的危險。
該探測器具有很高的抗干擾性能。不受日光、燈光等自然及人工光源的影響，能抵御電弧焊、Ｘ射線等輻射的干擾源的影響。同時還具有檢測靈敏度高、防誤報警能力強、結構緊湊、抗振動沖擊性能好等特點。
產品廣泛應用于石化、冶電站、機艙、鐵路、交通等可能有火焰發生的危險場所及坦克、裝甲車和船舶等軍事裝備。
輪船、艦艇、軍火庫、炸藥和軍需品的儲存和裝卸等軍事裝備和石化生產、存儲運輸、電站等可能有火災發生的高危險場所。
B.主要技術參數
a.系統技術要求
光譜范圍：UV 0.185-0.260微米 IR峰值4.45±0.1微米。
視角范圍：≥90度。
見火響應時間：
典型響應時間： < 5秒 @ 50英尺汽油火
**小響應時間： <500毫秒
靈敏度：
1英尺×1英尺汽油火，60英尺(18M)遠處響應
2英尺×2英尺汽油火，80英尺(24M)遠處響應
火警輸出：
繼電器無源觸點輸出
b.機械技術要求
殼體材料：鋁
顏色：殼體紫紅色
表面處理：進行化學薄膜處理- 環氧粉墨涂層
外形尺寸：****外徑Φ100，高55
c.電氣技術要求
電源電壓范圍：18-32VDC
額定電源電壓：24VDC
****電源電流：150mA
火警繼電器觸點標稱值： 5A@250VAC 5A@30VDC
輸出：
火警繼電器三端子輸出：C、NC、NO，觸點5A/30V；
輸出指示燈（LED）： 紅燈、 綠燈，指示出工作狀態和故障狀態。
正常工作指示：綠色指示燈每5s閃爍一次，表示系統正常運行中。
報警指示：
1、僅單紅外報警：慢閃，1秒中明滅1次，提示有紅外源存在，繼電器不動作。
2、僅單紫外報警，快閃，1秒中明滅10次，提示有紫外源存在，繼電器不動作。
3、紫紅外復合報警，常亮。繼電器動作。
報警狀態中，系統將不再進行故障檢測，非報警狀態下，系統重新開始進行每10分鐘一次的故障檢測。
工作溫度： -20℃～70℃。
存儲溫度： -40℃～85℃。
C、紫紅外復合探測器特性
高****性
采用 UV/IR 復合探測技術，獨有的內置微處理器確保其對錯誤報警具有極高的免疫力。對閃電、焊弧光、發熱物體及其它輻射源引起的錯誤信號有極強的抗干擾能力。
反應速度快
典型響應時間： < 5秒@ 50英尺 ；**小響應時間：<500毫秒 。
D、探測器的安裝
a 探測器布置
探測器應被放置在能對被保護區域有****的清晰無障礙視野處。以下因素亦應予考慮：
b探測器的視角
確保有足夠的探測器充分覆蓋危險場所，FL200火焰探測器的****視角為120º，探測器應裝在視角中心。
c靈敏度范圍
探測器應裝在能對火焰響應的距離范圍內，對于1平方英尺（0.92m2）表層區域的汽油火焰，其****探測距離為80英尺（24.3米）
確定所有的高危起火源位置，定位好探測器，以確保發生火災危險時處在探測器探測范圍之內
d 探頭應安放在監控區域的硬表面以獲得****性能。
e 定位探測器以確�；馂奈ｋU同時處在裝置的視野和探測范圍之內
f 安裝要求
探測器的安裝應盡量便于檢查和擦洗。
探測器應偏離水平線至少10～20度對準下方，使其視野盡量覆蓋到危險場所。
盡量避開在其視角內有紅外、紫外干擾源的存在。并考慮被監視目標著火時，火焰不直接接觸到探測器。
裝在較臟區域的探測器應進行更多的檢查、清洗及靈敏度核對。
觀察一下將要安裝區域的溫度，對于安裝在室外或直接暴露在太陽輻射較強的區域，若環境溫度遠遠大于探測器的工作溫度，對于這種環境下的安裝，用戶可給探測器加一個遮陽篷，使探測器的實際工作在它溫度技術指標范圍內。同時還要注意，不要使遮蔽陽篷阻擋探測視角。
避免在光學探測器的窗口結冰，窗口結冰會使探測器進入故障狀態。
提示：****不要把探測器靠近紫外輻射源安裝（如焊接、閃光反應堆等處，因為它們可能會產生誤報警。
g 測器的安裝
FL200復合探測器是防爆探測組件，其外形圖見圖1。
這種探測器應朝下安裝（如圖4），使其視野盡量覆蓋到危險場所，以免灰塵和水汽在窗口上堆積。
同時該探測器避免安裝在人或物體阻擋視角的區域。

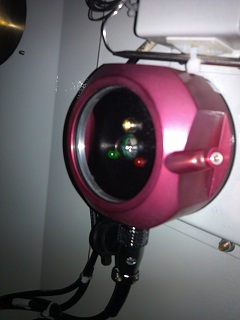

圖1 探測器外形圖 |
