1 概述

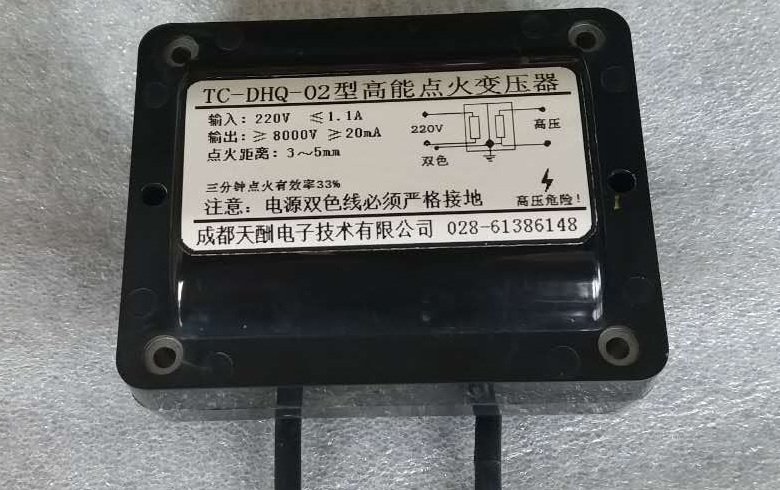

TC-DHQ-02變壓點火器是用于燃氣、燃油燃燒器的點火裝置，具有輸出能量大、點火****、工作穩定等特點。能點燃多種可燃氣體、輕油、重油，廣泛適用于鍋爐和工業窯爐的電點火。
變壓點火器初級接通交流220V時，次級即輸出高壓電流通過燃燒器的點火電極放電。將TC-DHQ-02變壓點火器與控制器配套使用，可以實現程控點火。
2 主要技術參數
2.1 防護等級： IP65
2.2 工作電源： AC220V
2.3 功 耗： 200W
2.4 輸出電壓： ≥8000VAC
2.5 輸出電流: ≥20mA
2.6 放電間隙： 3～5mm
2.7 放電頻率： ≤50Hz
2.8 環境溫度：－20℃～50℃
2.9 外形尺寸： 110mm×85mm×68mm
2.10 整機重量： 1.9kg
2.11 點火電極型號：DJ系列（電極長度可按用戶要求設計）
3 安裝和接線
3.1 變壓點火器的安裝

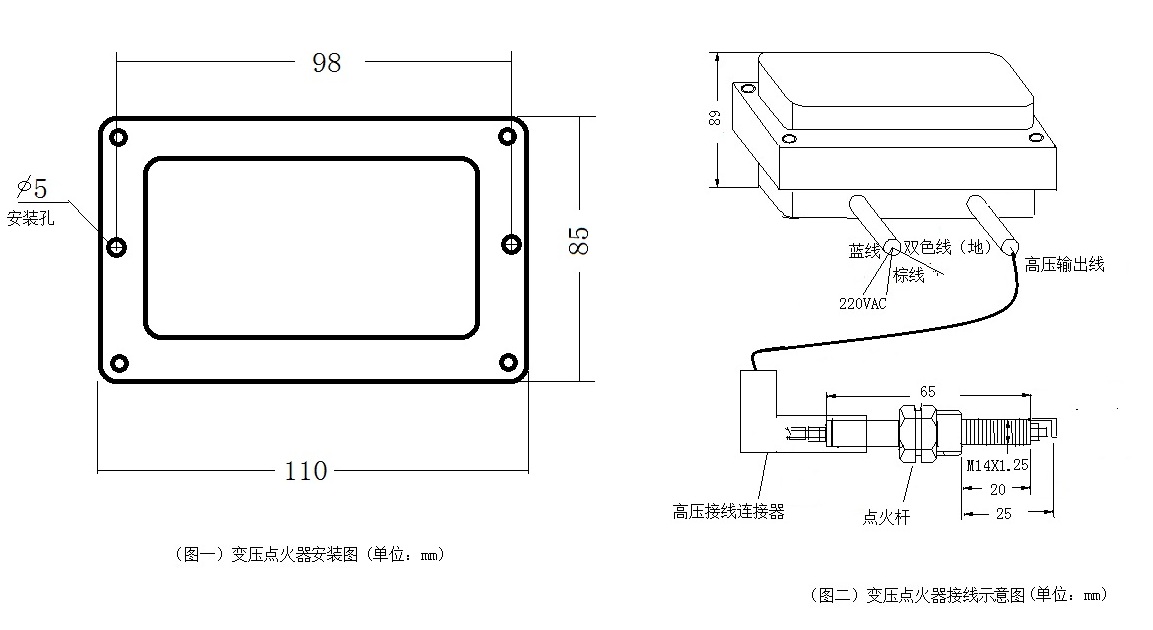

采用**地安裝方式，用兩顆M5的螺栓將變壓點火器固定在燃燒器附近的安裝支架上即可，安裝尺寸參照（圖一）。
3.2 點火電極的安裝
在燃燒器上選擇一適當的位置，開孔并焊接一帶M14×1.25內螺紋的連接管，并將點火電極旋接在連接管上。
3.3 接線
將蘭線和棕線分別接220VAC電源的相線和零線，雙色線接地(燃燒器金屬殼)。然后將變壓點火器的高壓輸出電纜與點火電極連接。接線方式按照（圖二）。
4 注意事項
4.1 變壓點火器雙色線必須****接地。
4.2 為了不干擾其它設備正常工作，變壓點火器的高壓電纜****不與其它設備的信號線同穿在一根管道內，而應單獨穿管或走線。
4.3 點火電極對地必須****絕緣,不能接地短路，否則會燒壞設備。
4.4 點火電極如果不能正常工作，不可帶電檢查維修，以免遭受高壓電擊。
5 維護和保養
由于燃燒是一種劇烈的化學反應，長期使用會使點火電極受到污染和高溫腐蝕，為****電極能正常工作，必須定期擦拭點火頭以使點火電極能****發出電火花。點火電極在使用一段時間后，由于氧化會不斷縮短，以致使點火頭與燃燒器的間隙擴大，從而造成點火器不能正常點火，這時需要對電極的位置進行調節。如果發現點火電極松動，應立即將其牢固固定，否則會因點火電極與燃燒器接觸短路燒毀設備。
|
