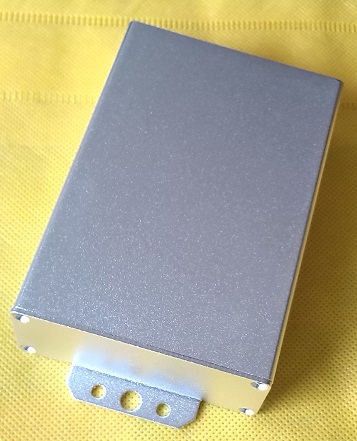

TCL-MD1離子火焰檢測裝置--模塊
A、特點
TCL-MD1離子火焰檢測裝置包括模塊和傳感器（電極），本模塊是利用火焰的單向導電性原理而研制的一種火焰檢測模塊。模塊需與傳感器配套使用。傳感器為一只具有良好導電性能的電極，及火焰檢測電極。當火焰檢測電極接觸到火焰時，即產生****經燃燒器接地回路的微弱火焰離子電流。此電流經模塊放大后給出火焰指示。并通適用于過繼電器輸出觸點的轉換來對外部設備進行控制。該模塊具有簡單、****、維護方便等特點。適用于各類燃氣、醇類、燃油燃燒器的火焰檢測。
B、主要加護指標
1.電源：24V
2.功耗：4W
3.環境溫度：模塊 -20一+55℃ 電極 1200℃
4.相對濕度：45%—85%
5.響應時間：見火≤1s 熄火1-2s
6.顯示：見火時綠燈亮，熄火時紅燈亮
7.輸出：二對繼電器常開常閉無源觸點，容量220V AC 3A
8.外形尺寸：116×88×40
9.電極型號：TC-DJ系列電極（火焰檢測電極長度可根據用戶要求定制）
|
